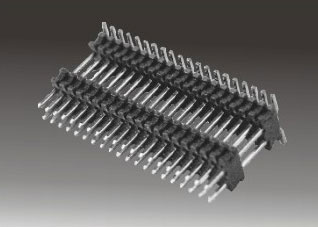

排針排母的測試檢查和分析
時間：2024-01-16瀏覽次數：1590 作者：義信盈排針排母連接器是電子市場上常見的連接器產品，在目前的連接器產品類型中，傳輸能力強，可以廣泛應用于多種應用。主要應用于通信網絡、電力系統、工業自動化、辦公設備、智能家電、軍工制造等行業，[敏感詞]便講解其測試分析以及測試檢驗。
一、測試分析
1、由于工作時，電流在接觸點處發熱，導致溫升。因此，一般認為工作溫度應等于環境溫度與觸點溫升之和。
2、耐鹽霧連接器在含有水分和鹽分的環境中工作時，金屬結構件和觸點的表面處理層可能會發生電偶腐蝕，影響板對板的物理使用和電氣性能。
3、抵抗潮氣侵入會影響連接處的絕緣性能并腐蝕金屬部件，恒濕熱試驗條件為相對濕度90%~95%，溫度40-20℃。測試時間以產品規定為準，濕熱交變測試更加嚴格。
4、故障排除當出現斷路故障時，可能是由于使用過程中電線斷裂、接觸不良或端子松動等原因造成的。由于電線中途斷線的情況很少見，大部分都是在連接器處斷線。因此，在檢查時，仔細檢查傳感器及連接的導線，是否有松動或接觸不良的情況。
5、因接觸不良而斷路，往往是由于連接器端部腐蝕以及外界污物進入端子或連接插座，導致接觸壓力降低所致。此時只需拔下，重新安裝即可改變其連接狀態，恢復正常接觸。
二、測試檢查
1、加載的電壓不超過其額定電壓的50%。
2、安裝尺寸對于插排座，焊接到PCB上的焊針長度要求PCB板裸露部分大于0.5mm。
3、對于精度較高的排針排母連接器，如果PCB空間允許，盡量選擇帶有定位銷的型號，以方便需要手工焊接時的操作。
4、檢查香是否有防火設計。
5、檢查所用材料是否含鉛。
6、小尺寸排針排母連接器接觸壓力低，用于電流、電壓較低的場合。建議使用鍍金或鍍銀連接器，避免膜層電阻影響信號。
7、注意插配后的高度，是否符合PCB周圍元件的焊接高度。配合高度需要大于PCB周圍元件的焊接高度，并且要有相應的余量，以確保不發生干擾。
電子產品逐漸變得更薄、更小、更精致，為了讓產品更美觀，電子制造商需要將產品的內部元件做得更小、更精致。連接器廣泛應用于電子行業，排針排母等連接器產品做得更加精細，從而助力電子產品制造業的發展。
